Verrouillage radial ou axial dans les contre-écrous de précision : quantification des différences de résistance aux vibrations et de rétention de précharge
Dans les assemblages de précision tels que les broches à grande vitesse, les vis à billes et les systèmes de précharge de roulements, le choix du mécanisme de verrouillage pour les contre-écrous de précision est essentiel à la fiabilité à long terme. Deux modèles principaux dominent le marché : verrouillage radial (à l'aide d'inserts radiaux ou de chevilles) et verrouillage axial (en utilisant la déformation élastique de fils segmentés). Bien que les deux offrent une fonctionnalité anti-desserrage, leurs performances sous des charges transversales cycliques diffèrent considérablement. Cet article quantifie ces différences sur la base de recherches établies et de données industrielles.
1. Aperçu du mécanisme de verrouillage
Le tableau suivant résume les principes de conception des systèmes de verrouillage radial et axial.
| Paramètre | Verrouillage radial (par exemple, ZM, YSR) | Verrouillage axial (par exemple, AM, YSF, YSK) |
|---|---|---|
| Méthode de verrouillage | Des chevilles de verrouillage à action radiale ou des inserts en laiton croisent l'alésage fileté ; fixé par des vis sans tête. Les chevilles s'engagent dans les flancs du filetage de l'arbre. | Les segments de l'écrou sont déformés élastiquement via des vis sans tête axiales. Les flancs du filetage sont pressés contre le filetage de l'arbre, créant ainsi une friction. |
| Précision du battement axial | Généralement ≤ 0,005 mm (usiné) ou ≤ 0,002 mm (rectifié) | Comparable ; le verrouillage n'affecte pas la relation face-à-thread |
| Exigence d'espace axial | Profil plus fin disponible (par exemple, série YSR) | Profil standard ; le verrouillage axial nécessite plus de hauteur d'écrou |
| Résilience aux charges de choc | Bien ; les inserts trempés (HRC 28-32) résistent à l'usure | Parfait ; la déformation élastique absorbe et répartit les charges de choc |
2. Performance quantitative sous charges transversales cycliques
Les performances anti-desserrage des contre-écrous sont évaluées de la manière la plus rigoureuse sous des charges transversales cycliques, qui sont connues pour être le principal moteur de l'auto-desserrage des boulons. La recherche a établi que la perte de précharge et le microglissement entre les threads engagés sont les principaux indicateurs de défaillance.
- Taux de rétention de précharge : Dans des conditions identiques de précharge initiale et de chargement transversal, un écrou standard peut conserver seulement 60 à 70 % de sa précharge initiale après des cycles répétés. En revanche, les écrous de blocage hautes performances ont démontré des taux de précharge résiduelle d'une moyenne de 91,5 % après 1 500 cycles de vibrations transversales.
- Comportement du microslip : Les charges transversales cycliques induisent un microglissement à l'interface du filetage. Alors que les écrous standards présentent une accumulation irréversible de microglissement conduisant à une perte progressive de précharge, les conceptions de verrouillage avancées présentent une forte caractéristique de « récupération » : la précharge et le microglissement reviennent presque à leurs niveaux d'origine lorsque la charge transversale revient à zéro.
- Rigidité de conception : La capacité à maintenir une rigidité de conception stable sous des vibrations dynamiques est une caractéristique déterminante de contre-écrous de précision . Les conceptions à verrouillage radial, en particulier, sont conçues pour maintenir la rigidité tout en offrant un anti-desserrage efficace, ce qui les rend adaptées aux systèmes de fixation de précision dans les machines-outils et les applications aérospatiales.
3. Analyse comparative : verrouillage radial ou axial
Bien que les données d'essais directs directs pour les contre-écrous de précision radiaux et axiaux soient limitées, l'analyse comparative suivante est basée sur les données disponibles de l'industrie et les principes mécaniques établis.
| Mesure de performances | Verrouillage radial (par exemple, ZM/YSR) | Verrouillage axial (par exemple, AM/YSK) |
|---|---|---|
| Rétention de précharge (charge transversale) | Bien ; le contact localisé des chevilles de verrouillage assure une friction constante. Cependant, les piquets peuvent être sujets à une usure au fil de nombreux cycles. | Excellent; la déformation élastique à 360° crée un contact uniforme sur les flancs du filetage, répartissant les charges et offrant une résistance supérieure au microglissement. |
| Résistance aux chocs | Bien ; mais les charges de choc peuvent provoquer des contraintes localisées sur les chevilles ou les inserts de verrouillage. | Supérieur; la déformation élastique agit comme un élément amortisseur, absorbant les charges de choc sans déformation permanente. |
| Réutilisabilité | Entièrement réutilisable ; les chevilles de verrouillage sont robustes et conservent leur géométrie. | Entièrement réutilisable si serré uniformément ; un serrage inégal peut provoquer une déformation du segment. |
| Impact de faux-rond axial | Aucun impact ; Le mécanisme de verrouillage n'affecte pas la précision de la face d'extrémité. | Aucun impact ; la méthode de verrouillage n’affecte pas la précision du battement axial. |
| Contraintes spatiales | Préféré pour les applications à profil mince où l'espace axial est limité. | Nécessite une hauteur d’écrou standard ; ne convient pas aux conceptions très limitées en espace. |
4. Le rôle de la précharge initiale
Les recherches sur le desserrage des boulons sous charges transversales ont identifié un paramètre critique affectant les deux mécanismes : le niveau de précharge initial. Il a été démontré qu’une précharge initiale plus élevée améliore considérablement la rétention de la précharge.
- Effet d'ampleur de précharge : Lorsque la précharge initiale passe de 60 kN à 120 kN, le pourcentage de précharge résiduelle sous charges transversales cycliques est nettement plus élevé. En effet, une précharge plus élevée réduit le microslip à l'interface du filetage.
- Implication pratique : Pour les conceptions à verrouillage radial et axial, le réglage de la précharge initiale aussi élevé que le permet l'application améliorera les performances anti-desserrage. Les deux conceptions bénéficient également de ce principe, mais les conceptions à verrouillage axial avec leur contact de filetage plus uniforme peuvent obtenir des résultats légèrement meilleurs à des niveaux de précharge équivalents.
5. Perspective de fabrication et de qualité
La précision et la cohérence du mécanisme de verrouillage, qu'il soit radial ou axial, sont essentielles pour garantir des performances fiables. Zhejiang Chance & Union Import et Export Co., Ltd. (Chance & Union) est une entreprise familiale sous SEA Monies Metal Co., Ltd., héritant de 20 ans d'expérience familiale et d'un héritage de qualité dans la fabrication de métaux. S'appuyant sur la forte capacité de production et les avantages de la chaîne d'approvisionnement de Shengzhao Metal, nous nous spécialisons dans la R&D, la production et la vente mondiale de produits métalliques de haute qualité. Adhérant à la recherche de précision, d'attitude de travail rigoureuse et d'engagement à long terme de la famille, nous fournissons des produits et services stables et fiables à des clients du monde entier.
Tirant parti des solides capacités de R&D et de production de l'usine, nous nous spécialisons dans les rivets, boulons, écrous, rondelles, goupilles, vis à haute résistance et diverses pièces personnalisées non standard. Notre gamme de produits couvre des matériaux tels que l'acier inoxydable, l'acier allié, l'alliage d'aluminium, le cuivre et les alliages spéciaux, en utilisant des processus tels que la frappe à froid, le forgeage à chaud et l'usinage CNC. Nos produits sont exportés dans plus de 25 pays et servent plus de 200 clients.
Chance & Union s'engage à connecter de manière transparente le « Fabriqué en Chine » avec le marché international, en fournissant aux clients du monde entier des solutions de fixation uniques, de la R&D à la production de masse grâce à une technologie professionnelle et une qualité exceptionnelle. Pour les contre-écrous de précision, nous fournissons une documentation complète sur les matériaux et les performances, y compris des rapports de tests de faux-rond axial et une vérification de la dureté des matériaux conformément aux normes HRC 28-32.
6. Foire aux questions (FAQ)
- Q1 : Quel mécanisme de verrouillage (radial ou axial) offre une meilleure résistance aux vibrations pour les applications de broche à grande vitesse ?
R : Le verrouillage axial offre généralement une résistance supérieure aux vibrations car il crée un contact uniforme à 360° le long des flancs du filetage, répartissant les charges uniformément et réduisant le microglissement. Le verrouillage radial est plus adapté aux applications à profil fin où l'espace axial est limité, mais peut être plus susceptible à l'usure sous des vibrations soutenues de forte amplitude. Zhejiang Chance & Union Import et Export Co., Ltd. (Chance & Union) peut recommander la conception optimale en fonction de votre profil de vibration spécifique et de vos contraintes d'espace. - Q2 : Combien de fois un contre-écrou de précision peut-il être réutilisé sans compromettre les performances ?
R : Les contre-écrous de précision sont conçus pour être réutilisés plusieurs fois s’ils sont manipulés correctement. Pour les écrous de blocage axiaux, assurez-vous que les vis sans tête sont serrées uniformément dans un ordre croisé pour éviter la déformation des segments. Pour les écrous de verrouillage radiaux, inspectez les chevilles de verrouillage ou les inserts pour déceler l'usure avant de les réutiliser. Zhejiang Chance & Union Import et Export Co., Ltd. (Chance & Union) fournit des conseils de réutilisation pour chaque envoi. - Q3 : La précharge initiale affecte-t-elle les performances anti-desserrage du contre-écrou ?
R : Oui. Des recherches ont montré qu'une précharge initiale plus élevée améliore considérablement la rétention de la précharge sous des charges transversales cycliques en réduisant le microglissement à l'interface du filetage. Cependant, la précharge ne doit pas dépasser la limite d'élasticité du matériau. Zhejiang Chance & Union Import et Export Co., Ltd. (Chance & Union) peut fournir des plages de précharge recommandées pour votre application spécifique.
Écrous hexagonaux de verrouillage galvanisés à chaud : pourquoi le couple existant est-il 30 à 50 % inférieur à celui des écrous huilés au phosphate – interférence de filetage ou lubrification de la surface ?
Galvanisé à chaud (HDG) bloquer les écrous hexagonaux présentent systématiquement un couple dominant inférieur à celui des écrous phosphatés et huilés de même spécification. Cette réduction, généralement de l'ordre de 30 à 50 %, n'est pas un signe de qualité inférieure mais une conséquence directe des propriétés physiques et tribologiques du revêtement. Les deux explications principales sont interférence de fil causé par l'épaisseur du revêtement de zinc, et pouvoir lubrifiant de la surface résultant des caractéristiques de friction intrinsèques du revêtement HDG et de l'absence de lubrifiant.
1. Comparaison des mécanismes : interférence de filetage et lubrification de la surface
Le tableau suivant compare les deux principaux mécanismes qui contribuent à la réduction du couple dominant pour les écrous hexagonaux de verrouillage HDG.

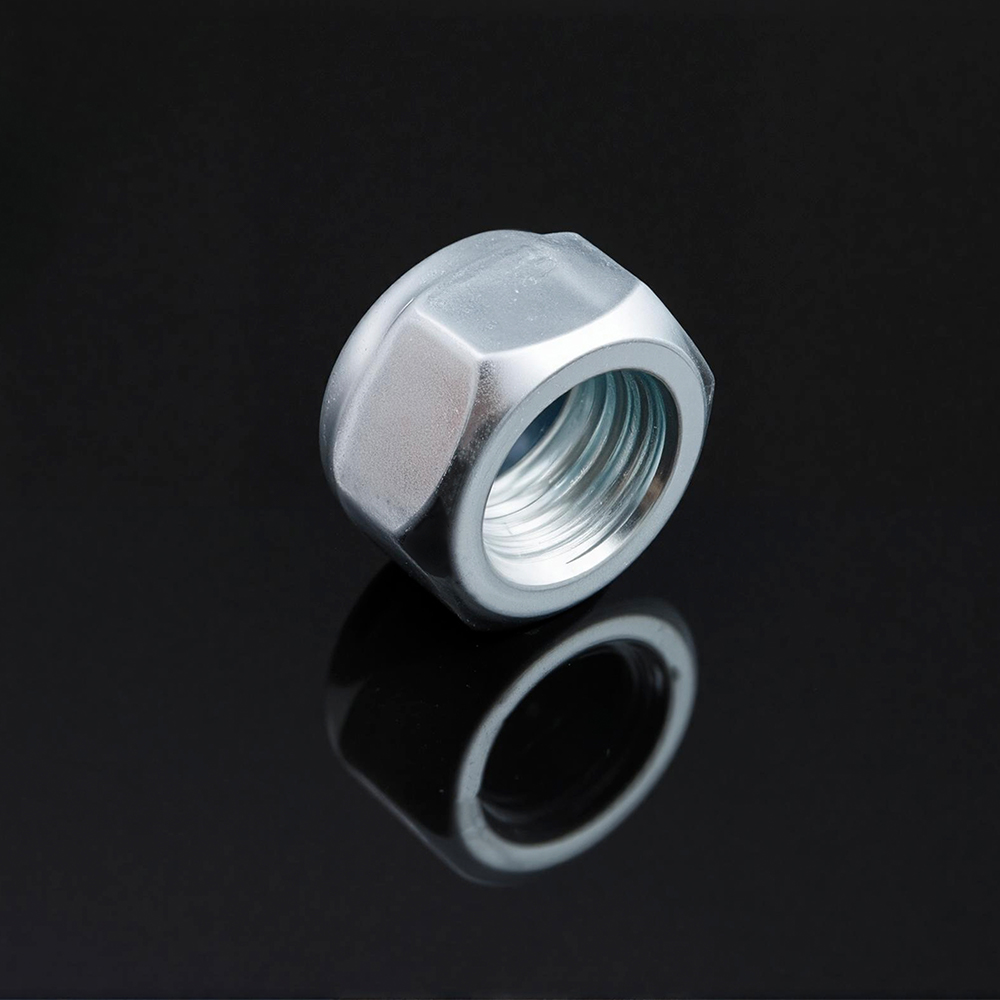

| Paramètre | Interférence de filetage (épaisseur du revêtement) | Lubrification de la surface (coefficient de friction) |
|---|---|---|
| Mécanisme physique | Le processus de galvanisation à chaud ajoute une couche d'alliage de zinc à toutes les surfaces de l'écrou. Sur les filetages internes, cela réduit le petit diamètre et modifie le profil du filetage, créant un ajustement serré avec le boulon d'accouplement. La pratique standard consiste à tarauder les écrous surdimensionnés après la galvanisation pour s'adapter à cette accumulation. | Le revêtement de zinc d'un écrou HDG présente un coefficient de friction élevé lorsqu'il est utilisé sans lubrifiant. En revanche, un revêtement de phosphate est très poreux et absorbe l'huile, offrant ainsi une interface à faible friction entre les filetages. |
| Preuve primaire | L'épaisseur typique du revêtement HDG varie de 1,8 à 3,5 mils (0,045 à 0,09 mm) par côté. Pour un écrou taraudé après galvanisation, le jeu du filetage est restauré. S'il n'y a pas de dépassement, l'interférence du filetage réduit le diamètre primitif effectif et peut entraîner des difficultés d'assemblage. Cependant, le couple dominant n'est pas simplement fonction de l'interférence : si l'écrou est dépassé, l'interférence est minime. | Les données de l'industrie montrent que le coefficient de frottement de l'acier galvanisé à chaud sans lubrification est ≥0,30. En comparaison, une surface phosphatée et huilée appartient à une classe de friction inférieure (0,08 à 0,16 pour l'huile phosphatée) . Les revêtements de phosphate sont spécialement conçus pour retenir l'huile, réduisant ainsi la friction et fournissant des relations couple-tension constantes. Le frottement élevé des surfaces HDG signifie que moins de couple appliqué est converti en charge de serrage, et qu'une plus grande partie est absorbée pour surmonter le frottement du filetage. |
| Facteurs d'influence | Uniformité de l'épaisseur du revêtement, classe de filetage du boulon (par exemple, 6 g pour la compatibilité avec les écrous 6H) et méthode de taraudage des écrous (avant et après galvanisation). Les écrous sont généralement galvanisés sous forme d'ébauches, puis taraudés surdimensionnés pour s'adapter au revêtement. | Présence de lubrifiants, rugosité de la surface et type de revêtement. Les écrous HDG lubrifiés (avec MoS₂ ou cire) peuvent atteindre des coefficients de friction aussi bas que 0,04 à 0,16. Les surfaces sèches HDG appartiennent à la classe de friction la plus élevée (≥0,30). |
| Impact quantifié sur le couple dominant | Si l'écrou est taraudé à la dimension correcte après la galvanisation, l'impact sur le couple dominant est minime. Cependant, si l'écrou n'est pas suffisamment serré, l'interférence peut augmenter considérablement le couple requis pour faire descendre l'écrou dans le boulon, mais il s'agit d'un effet distinct de la réduction du couple dominant après la mise en place. | Le frottement élevé d'une surface HDG sèche (≥0,30) par rapport à une surface huilée au phosphate (0,08-0,16) explique la réduction de 30 à 50 % du couple dominant effectif. L'élément de verrouillage de l'écrou (par exemple, un insert en nylon ou un filetage déformé) doit vaincre non seulement sa propre force de verrouillage mais également le frottement du revêtement. Sur une surface à faible friction, le mécanisme de verrouillage fournit une proportion plus élevée du couple total dominant. |
| Stratégie d'atténuation | Utilisez des écrous taraudés au diamètre correct après la galvanisation, conformément à la norme ASTM A563. Assurez-vous que la classe de filetage du boulon (par exemple, 6 g) est compatible avec les spécifications de l'écrou. | Appliquez un lubrifiant (par exemple de la cire, de l'huile ou de la pâte MoS₂) sur les filetages des écrous avant l'installation. Pour les écrous HDG, un lubrifiant peut réduire le coefficient de frottement dans la plage de 0,04 à 0,16 . Utilisez des écrous HDZ avec un coefficient de couple de 0,35 et appliquez un couple à la limite supérieure de la plage recommandée pour compenser le coefficient de couple élevé. |
2. Analyse des mécanismes : quel mécanisme domine ?
Pour déterminer quel mécanisme est le principal responsable de la réduction observée de 30 à 50 % du couple dominant, les preuves doivent être soigneusement pesées.
- Interférence de fil est un problème important lors de l’assemblage des fixations galvanisées. Le revêtement de zinc peut réduire le diamètre du filetage interne au point où l'écrou ne fonctionnera plus librement sur le boulon. Cependant, la pratique standard pour les écrous dans les applications structurelles consiste à les galvaniser sous forme d'ébauches, puis à tarauder les filetages après la galvanisation, en retirant le zinc des surfaces des filetages pour restaurer le jeu. Dans ce cas, les interférences sont éliminées. La réduction du couple dominant observée après l'assemblage n'est donc pas principalement due à des interférences, mais aux propriétés de friction du revêtement.
- Lubrification superficielle est le facteur dominant. Le revêtement de zinc d'une fixation HDG a un coefficient de frottement ≥0,30 une fois sec. Il s'agit d'une interface à haute friction. En revanche, un écrou phosphaté et huilé est conçu pour un faible frottement ; la couche de phosphate agit comme un réservoir d'huile, offrant un coefficient de friction beaucoup plus faible. L'élément de verrouillage de l'écrou (par exemple, un filetage déformé, un anneau en nylon ou un élément de verrouillage métallique) doit surmonter à la fois le frottement de l'interface du filetage et son propre couple dominant. Sur une surface HDG à friction élevée, la fonction de verrouillage contribue dans une moindre proportion au couple total dominant, ce qui entraîne une valeur mesurée plus faible.
- Effets synergiques : Les deux mécanismes sont interdépendants. Si un écrou n'est pas correctement taraudé après la galvanisation, l'interférence du filetage peut entraîner un couple d'installation plus élevé et un grippage, en particulier lorsqu'il est utilisé avec un boulon ayant un traitement de surface différent. Cependant, pour les contre-écrous HDG correctement spécifiés et fabriqués, la réduction de couple dominante est essentiellement fonction du frottement élevé du revêtement de zinc.
3. Impact quantifié du revêtement sur le couple
Le tableau suivant présente une analyse comparative des coefficients de frottement et de leur impact sur le couple de serrage.
| Surface / Revêtement | Plage de coefficients de friction | Coefficient de couple d'application typique | Impact sur le couple dominant |
|---|---|---|---|
| Huile de phosphate | 0,08 – 0,16 | ~0,15 | La fonction de verrouillage fournit la majorité du couple dominant. |
| Galvanisé à chaud (sec) | ≥ 0,30 | ~0,35 | Un frottement élevé du filetage réduit la contribution relative de la fonction de verrouillage, abaissant ainsi le couple dominant de 30 à 50 %. |
| Lubrifiant galvanisé à chaud | 0,08 – 0,16 (with MoS₂ or wax) | Variable | Le lubrifiant rétablit un coefficient de friction plus faible, augmentant ainsi la contribution relative de la fonction de verrouillage. |
4. Conseils pratiques pour spécifier et utiliser les écrous hexagonaux de verrouillage HDG
Pour obtenir des performances fiables avec les écrous hexagonaux de verrouillage galvanisés à chaud, les pratiques suivantes sont recommandées :
- Spécifiez le taraudage approprié des écrous : Assurez-vous que les écrous sont spécifiés et fabriqués pour être taraudés après galvanisation au dimensionnement correct. Cela rétablit le jeu du filetage et évite les problèmes d'assemblage causés par l'épaisseur du revêtement.
- Appliquer un lubrifiant : Pour les applications critiques où le couple régnant est essentiel, appliquez un lubrifiant (cire, huile ou pâte MoS₂) sur les filetages des écrous avant l'installation. Cela réduit le coefficient de friction et permet au dispositif de verrouillage de fonctionner plus efficacement.
- Utilisez des classes de threads compatibles : Assurez-vous que la classe de filetage du boulon (par exemple, 6g) est compatible avec les spécifications de l'écrou (par exemple, 6H). Ceci est particulièrement important pour les écrous HDG, car le revêtement peut altérer l'ajustement efficace du filetage .

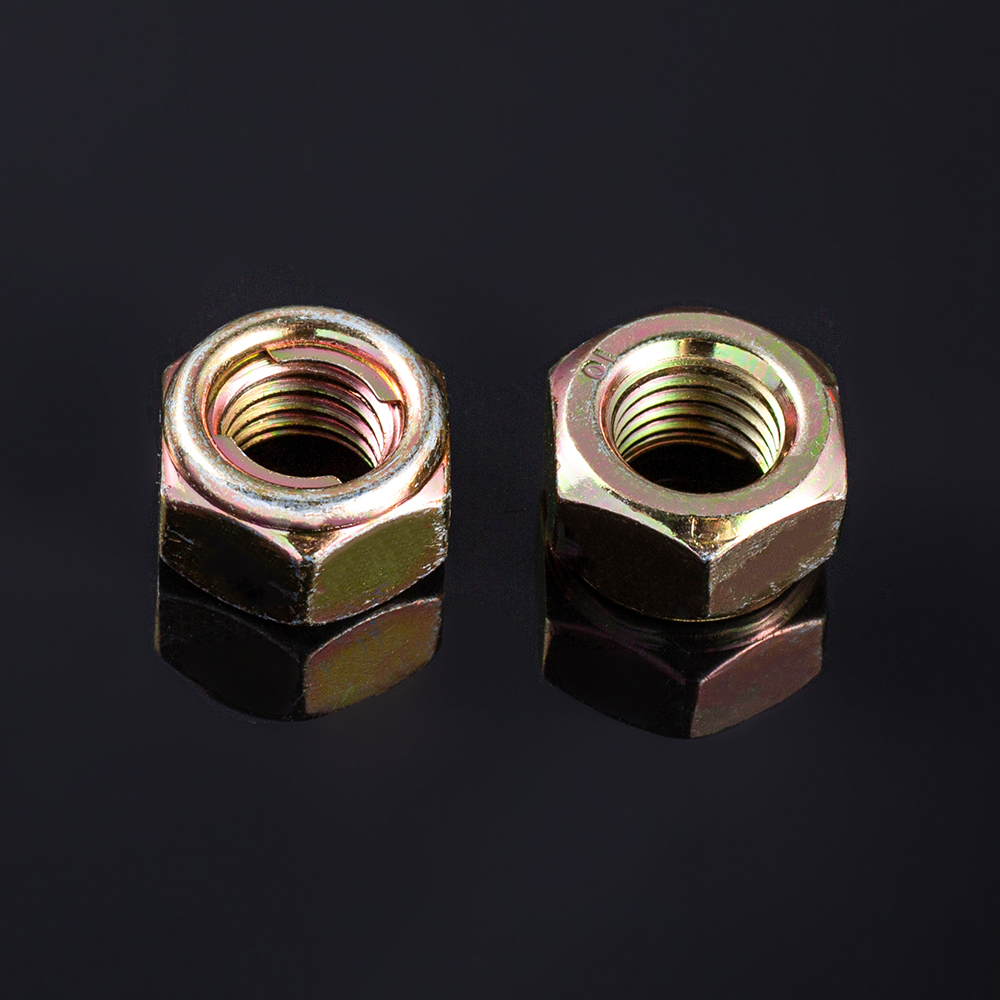

- Considérez l'environnement d'application : Si l'exigence de couple en vigueur est critique et que le lubrifiant n'est pas autorisé, envisagez d'utiliser un contre-écrou entièrement métallique avec une conception de verrouillage plus agressive, ou un écrou avec un revêtement différent (par exemple, un revêtement en lamelles de zinc et d'aluminium avec un lubrifiant intégré).
5. Perspective de fabrication et de qualité
La précision du processus de taraudage et la cohérence du revêtement HDG sont essentielles pour fournir des contre-écrous qui fonctionnent comme prévu. Zhejiang Chance & Union Import et Export Co., Ltd. (Chance & Union) est une entreprise familiale sous SEA Monies Metal Co., Ltd., héritant de 20 ans d'expérience familiale et d'un héritage de qualité dans la fabrication de métaux. S'appuyant sur la forte capacité de production et les avantages de la chaîne d'approvisionnement de Shengzhao Metal, nous nous spécialisons dans la R&D, la production et la vente mondiale de produits métalliques de haute qualité. Adhérant à la recherche de précision, d'attitude de travail rigoureuse et d'engagement à long terme de la famille, nous fournissons des produits et services stables et fiables à des clients du monde entier.
Tirant parti des solides capacités de R&D et de production de l'usine, nous nous spécialisons dans les rivets, boulons, écrous, rondelles, goupilles, vis à haute résistance et diverses pièces personnalisées non standard. Notre gamme de produits couvre des matériaux tels que l'acier inoxydable, l'acier allié, l'alliage d'aluminium, le cuivre et les alliages spéciaux, en utilisant des processus tels que la frappe à froid, le forgeage à chaud et l'usinage CNC. Nos produits sont exportés dans plus de 25 pays et servent plus de 200 clients.
Chance & Union s'engage à connecter de manière transparente le « Fabriqué en Chine » avec le marché international, en fournissant aux clients du monde entier des solutions de fixation uniques, de la R&D à la production de masse grâce à une technologie professionnelle et une qualité exceptionnelle. Pour les écrous hexagonaux de verrouillage HDG, nous fournissons des spécifications de dépassement pour garantir un assemblage correct et pouvons appliquer des lubrifiants si nécessaire pour obtenir le couple dominant et les performances de charge de serrage nécessaires.
6. Foire aux questions (FAQ)
- Q1 : Puis-je utiliser un écrou hexagonal de blocage galvanisé à chaud sans aucune lubrification tout en obtenant le couple dominant requis ?
R : Oui, mais le couple dominant sera de 30 à 50 % inférieur à celui d'un écrou huilé au phosphate en raison du frottement élevé du revêtement de zinc. Pour les applications où le couple dominant est critique et où le lubrifiant n'est pas autorisé, envisagez d'utiliser un écrou avec un revêtement différent ou spécifiez un contre-écrou avec une conception de verrouillage plus agressive. Zhejiang Chance & Union Import et Export Co., Ltd. (Chance & Union) peut vous recommander le revêtement et le mécanisme de verrouillage optimaux pour vos besoins spécifiques. - Q2 : Comment dois-je spécifier un écrou galvanisé à chaud pour garantir un assemblage correct avec un boulon galvanisé ?
R : Spécifiez que les écrous doivent être galvanisés sous forme d'ébauches, puis taraudés après galvanisation jusqu'à la taille surdimensionnée appropriée. Assurez-vous également que la classe de filetage du boulon (par exemple, 6g) est compatible avec les spécifications de l'écrou. Pour les connexions structurelles, suivez les exigences de la norme ASTM A563 pour les écrous et de la norme ASTM A153 pour le revêtement de la quincaillerie. Zhejiang Chance & Union Import et Export Co., Ltd. (Chance & Union) fournit des spécifications détaillées en matière de revêtement et de taraudage avec chaque expédition. - Q3 : Quel est le coefficient de couple recommandé à utiliser pour serrer les écrous hexagonaux de verrouillage galvanisés à chaud ?
R : Pour les fixations galvanisées à chaud sans lubrifiant spécialisé, un coefficient de couple de 0,35 est recommandé, contre 0,15 pour les fixations huilées au phosphate ou lubrifiées. Cela reflète le frottement plus élevé du revêtement HDG. Si un lubrifiant (par exemple MoS₂ ou cire) est appliqué, le coefficient peut être réduit dans la plage de 0,08 à 0,16. Zhejiang Chance & Union Import et Export Co., Ltd. (Chance & Union) fournit des données de couple-tension pour nos fixations en fonction du revêtement spécifique appliqué.
