Écrou à tête à bride par rapport à l'écrou hexagonal standard avec rondelle : quantification des différences dans la répartition des contraintes des roulements et la résistance à l'enfoncement
Sous forte précharge, le choix entre un écrou à tête à bride et un écrou hexagonal standard avec une rondelle plate affecte considérablement les performances du joint. Bien que les deux configurations visent à augmenter la surface d'appui et à réduire les contraintes de surface, les données expérimentales révèlent des différences substantielles dans la manière dont elles répartissent la pression et résistent à l'encastrement dans le matériau du joint.
1. Comparaison des contraintes de contact : données quantifiées
Le tableau suivant présente les données de contrainte de contact pour les écrous à tête à embase, les écrous hexagonaux simples et les écrous hexagonaux avec rondelles, mesurées dans des conditions de précharge identiques (75 % de la charge d'épreuve).
| Qualité de fixation | Taille | Configuration | Contacter la contrainte (ksi) | Contrainte de contact (N/mm²) |
|---|---|---|---|---|
| 10.9 | M10 | Tête à bride | 36.3 | 250 |
| 10.9 | M16 | Tête à bride | 39.9 | 275 |
| 10.9 | M10 | Hex simple | 52.2 | 360 |
| 10.9 | M16 | Hex simple | 94.3 | 650 |
| 10.9 | M10 | Rondelle hexagonale | 27.6 | 190 |
| 10.9 | M16 | Rondelle hexagonale | 33.4 | 230 |
| 12.9 | M10 | Hex simple | 63.8 | 440 |
| 12.9 | M22 | Hex simple | 131 | 900 |
| 12.9 | M10 | Rondelle hexagonale | 29 | 200 |
| 12.9 | M22 | Rondelle hexagonale | 50.8 | 350 |
Source de données : Mesures de contraintes de contact issues d'études de conception d'assemblages boulonnés.
Pour une fixation M16 de grade 10,9, l'écrou à tête à embase produit une contrainte de contact d'environ 39,9 ksi, contre 94,3 ksi pour un écrou hexagonal ordinaire, soit une réduction de 57,7 %. L'écrou hexagonal avec rondelle atteint 33,4 ksi, ce qui représente une réduction de 64,6 % par rapport à l'écrou hexagonal ordinaire. Pour les fixations M22 de qualité 12,9 à plus haute résistance, l'écrou hexagonal simple génère 131 ksi, tandis que la configuration avec rondelle réduit ce chiffre à 50,8 ksi, soit une réduction de 61,2 %.
2. Répartition des contraintes sur les roulements : la différence de profil de pression
La réduction maximale des contraintes causées par les rondelles plates, bien que significative, n'atteint pas le niveau que l'on pourrait prédire en se basant uniquement sur la surface de contact. Des tests sur des fixations 1/2"-13 à 80 % de la charge d'épreuve ont montré qu'une rondelle plate durcie réduisait la pression maximale d'environ 50 %, tandis qu'une fixation à tête à bride assurait une répartition de la charge qui dépend davantage de la géométrie de la fixation individuelle.
Les mesures de la zone de contact à l'aide d'un film indicateur de pression ont révélé que la zone de contact sous une tête de bride peut varier essentiellement de la face complète à une bande étroite au niveau du diamètre extérieur de la bride, ou à un anneau près du trou de dégagement. Cette variation est due à la conicité de la bride et à la rigidité du corps de l'écrou. Pour les écrous hexagonaux avec rondelles, la rondelle plate standard n'atteint pas la pleine réduction de contrainte prévue par son diamètre extérieur car la rondelle n'est pas assez épaisse pour répartir uniformément la charge sur son diamètre extérieur. Des rondelles plus épaisses sont plus efficaces pour répartir les charges et réduire les contraintes dans la rondelle et dans les éléments de joint.
3. Résistance à l'encastrement : prévention de la perte de précharge
L'encastrement est la déformation ou la compression localisée du matériau du joint sous la surface d'appui de l'écrou. C'est l'une des principales causes de perte précoce de précharge après le serrage. L'écrou à tête à bride et l'écrou hexagonal avec rondelle réduisent l'encastrement en abaissant la contrainte de contact au niveau de la surface d'appui.
- Écrou à tête à bride : La bride intégrée offre une plus grande surface d'appui qui répartit la pression sur une zone plus large. Cela réduit le risque que l'écrou s'incruste dans des matériaux plus tendres tels que l'aluminium, la tôle d'acier fine ou les surfaces revêtues. La bride évite également les dommages superficiels et réduit le risque que l'écrou ne traverse le matériau du joint.
- Écrou hexagonal avec rondelle trempée : Une rondelle durcie correctement spécifiée peut augmenter la charge du joint ou du joint de 30 à 50 % par rapport à l'absence de rondelle, en empêchant l'encastrement et en répartissant la charge plus uniformément. Il compense les conditions de surface irrégulières et réduit le frottement au niveau de la surface d'appui.
4. Considérations supplémentaires sur les performances
- Relation couple-tension : Le rayon de la zone de contact influence le couple nécessaire pour générer une précharge donnée. Lorsque le contact se produit au niveau du diamètre extérieur de la bride, le moment résistant est plus élevé et pour le même couple d'entrée, moins de tension de boulon est générée. Des tests ont montré que la différence entre le contact du diamètre intérieur et du diamètre extérieur peut réduire la tension de 10 à 15 %.

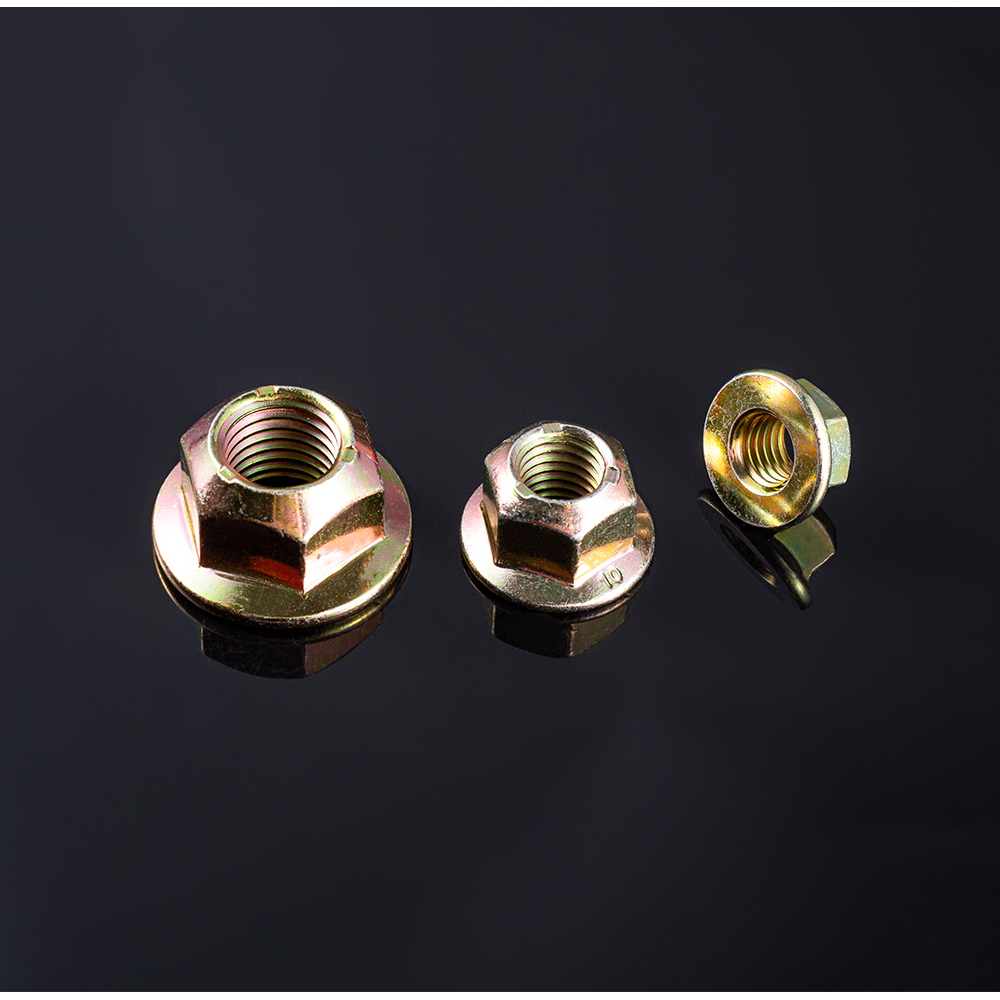

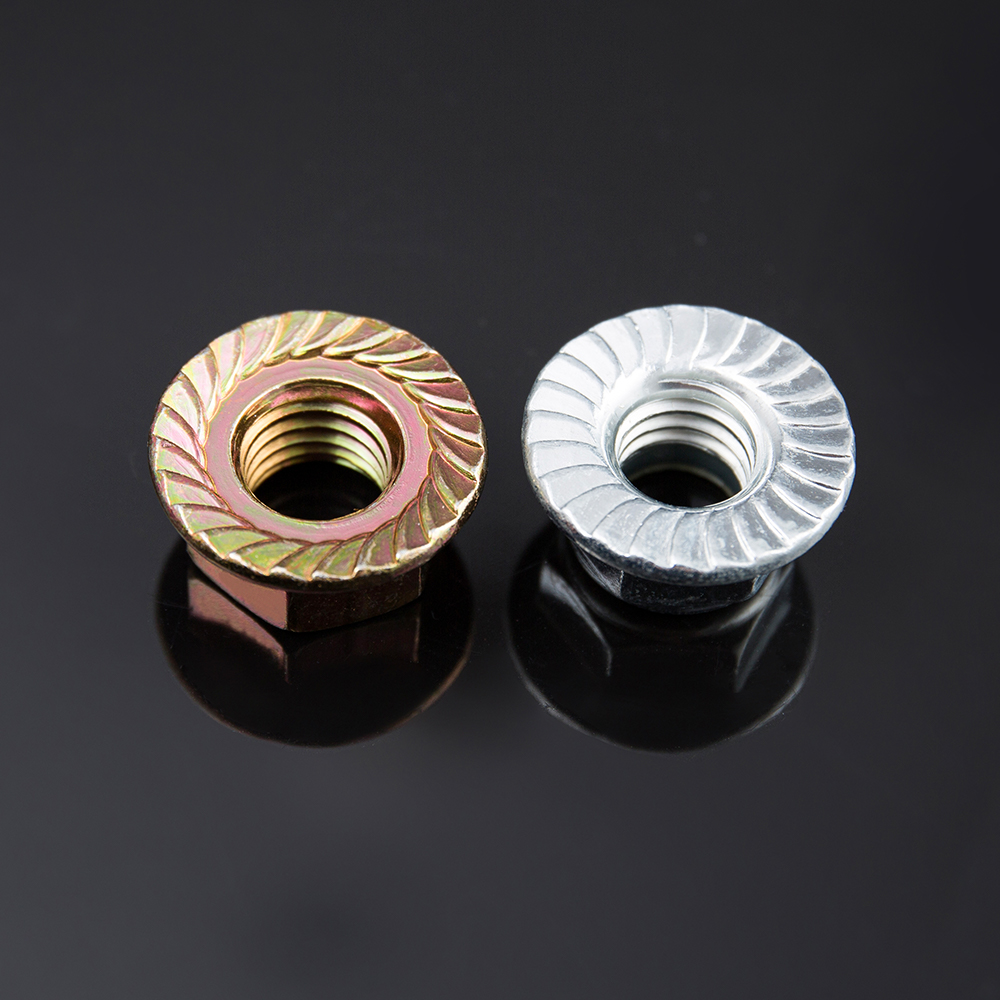

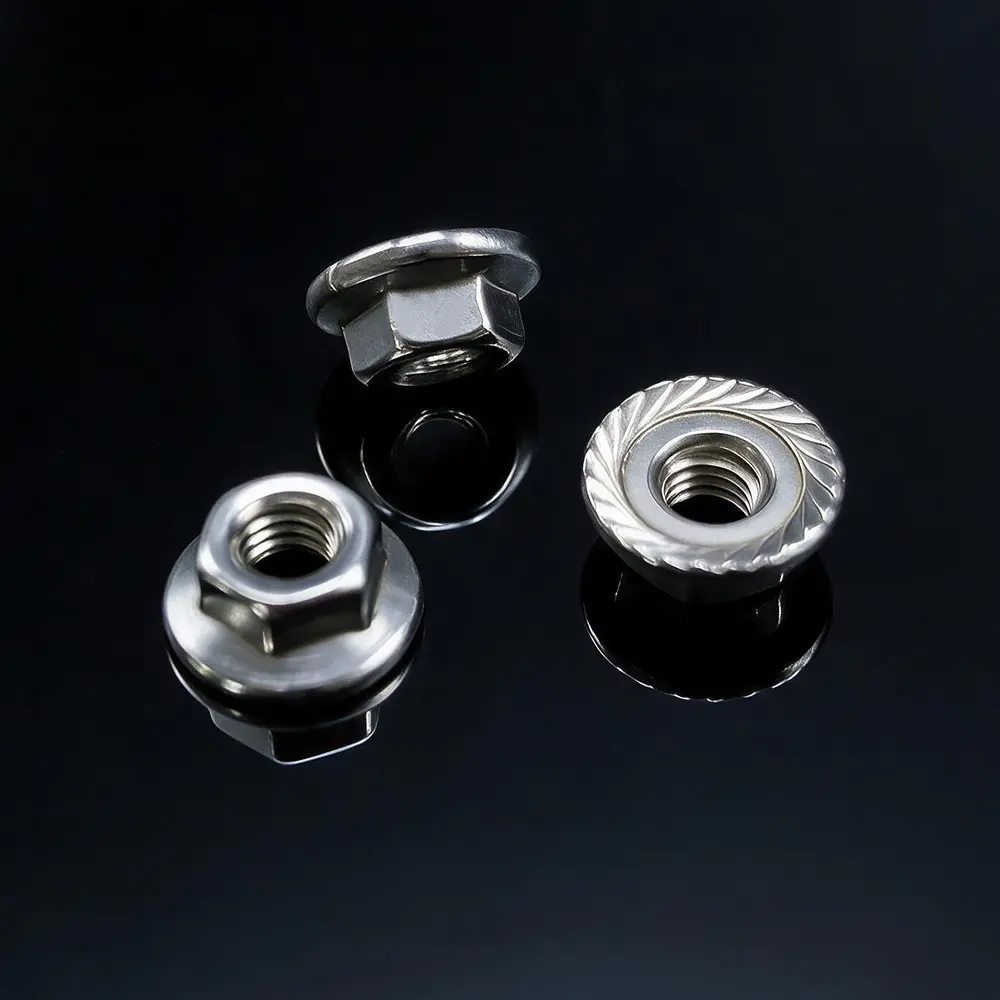

- Performances anti-vibrations : Les écrous à bride dentelée (souvent appelés écrous whiz) intègrent des dents sur la face du roulement qui mordent dans la surface de contact, fournissant une action de verrouillage mécanique qui résiste au desserrage sous l'effet des vibrations. Les écrous à bride lisse n'offrent pas cet effet de verrouillage.
- Dommages superficiels : Les écrous à bride dentelée peuvent endommager les surfaces peintes, anodisées ou souples. Pour les applications finies ou cosmétiques, les écrous à bride lisse ou les écrous hexagonaux standard avec rondelles sont préférables.
5. Perspective de fabrication et de qualité
Une géométrie de bride cohérente et des tolérances de fabrication contrôlées sont essentielles pour obtenir les avantages de répartition de la charge des écrous à tête à embase. Zhejiang Chance & Union Import et Export Co., Ltd. (Chance & Union) est une entreprise familiale sous SEA Monies Metal Co., Ltd., héritant de 20 ans d'expérience familiale et d'un héritage de qualité dans la fabrication de métaux. S'appuyant sur la forte capacité de production et les avantages de la chaîne d'approvisionnement de Shengzhao Metal, nous nous spécialisons dans la R&D, la production et la vente mondiale de produits métalliques de haute qualité. Adhérant à la recherche de précision, d'attitude de travail rigoureuse et d'engagement à long terme de la famille, nous fournissons des produits et services stables et fiables à des clients du monde entier.
Tirant parti des solides capacités de R&D et de production de l'usine, nous nous spécialisons dans les rivets, boulons, écrous, rondelles, goupilles, vis à haute résistance et diverses pièces personnalisées non standard. Notre gamme de produits couvre des matériaux tels que l'acier inoxydable, l'acier allié, l'alliage d'aluminium, le cuivre et les alliages spéciaux, en utilisant des processus tels que la frappe à froid, le forgeage à chaud et l'usinage CNC. Nos produits sont exportés dans plus de 25 pays et servent plus de 200 clients.
Chance & Union s'engage à connecter de manière transparente le « Fabriqué en Chine » avec le marché international, en fournissant aux clients du monde entier des solutions de fixation uniques, de la R&D à la production de masse, grâce à une technologie professionnelle et une qualité exceptionnelle.
6. Foire aux questions (FAQ)
- Q1 : Un écrou à tête à embase remplace-t-il complètement le besoin d'une rondelle trempée ?
R : Dans la plupart des applications, oui, car la bride offre une plus grande surface d'appui et répartit efficacement la charge. Cependant, pour les matériaux très mous, les trous oblongs ou lorsque la surface du joint est irrégulière, une rondelle durcie peut toujours être nécessaire pour empêcher l'encastrement et assurer une répartition uniforme de la charge. Zhejiang Chance & Union Import et Export Co., Ltd. (Chance & Union) peut recommander la configuration appropriée en fonction de la conception et du matériau spécifiques de votre joint. - Q2 : Pourquoi les données de contrainte de contact montrent-elles qu'un écrou hexagonal avec une rondelle fonctionne mieux qu'un écrou à tête à embase pour certaines tailles ?
R : Les données reflètent la contrainte de contact au niveau de la surface d'appui. Une rondelle trempée de taille appropriée peut parfois répartir la charge plus efficacement que la bride d'un écrou, en particulier si la géométrie de la bride ne crée pas de contact sur toute la face. Il a été observé que la rondelle plate standard, lorsqu'elle est utilisée avec un boulon, répartit les contraintes plus uniformément que la bride lors de certains tests. Zhejiang Chance & Union Import et Export Co., Ltd. (Chance & Union) peut fournir des recommandations spécifiques et des données produit pour votre application. - Q3 : Quelle est la principale différence de performances entre un écrou à bride dentelée et un écrou à bride lisse ?
R : Les écrous à bride dentelée fournissent une action de verrouillage mécanique en mordant dans la surface de contact, qui résiste au desserrage sous l'effet des vibrations. Les écrous à bride lisse répartissent la charge sans marquer la surface et sont utilisés là où la finition de surface doit être préservée. Zhejiang Chance & Union Import et Export Co., Ltd. (Chance & Union) propose les deux types et peut vous conseiller sur le meilleur choix pour vos conditions d'assemblage.
Écrou à bride DIN 6923 par rapport à l'écrou hexagonal DIN 934 avec rondelle : comment le diamètre de la bride et la tolérance au faux-rond affectent-ils la rétention de précharge via la contrainte de contact et la résistance à l'encastrement ?
La sélection entre un Écrou à bride DIN 6923 et un écrou hexagonal DIN 934 avec une rondelle séparée est une décision cruciale dans la conception d'assemblages boulonnés. Bien que les deux configurations visent à répartir les contraintes de roulement et à résister à l'encastrement, leurs différences géométriques et de tolérance conduisent à des différences quantifiables dans la répartition des contraintes de contact et, par conséquent, dans la rétention de précharge. Cet article examine comment le diamètre extérieur de la bride (dw) et la tolérance de faux-rond de l'écrou DIN 6923 se traduisent par des comportements mécaniques distincts.
1. Comparaison dimensionnelle : écrou à bride DIN 6923 par rapport à l'écrou hexagonal DIN 934 avec rondelle
La bride intégrée de l'écrou DIN 6923 offre une géométrie de surface d'appui définie et cohérente. En revanche, l'écrou DIN 934 repose sur une rondelle séparée, introduisant des tolérances supplémentaires et une variabilité d'assemblage. Le tableau suivant compare les principales dimensions des surfaces de roulement pour les tailles M10 et M16.
| Paramètre | Écrou à bride DIN 6923 (M10) | Rondelle à écrou hexagonal DIN 934 (M10) | Écrou à bride DIN 6923 (M16) | Rondelle à écrou hexagonal DIN 934 (M16) |
|---|---|---|---|---|
| Diamètre extérieur du roulement (dw) min | 19,6 millimètres | ~18,0 mm (rondelle OD) | 31,9 millimètres | ~30,0 mm (rondelle OD) |
| Diamètre du roulement intérieur (da) max | 10,8 mm | ~11,0 mm (ID de la rondelle) | 17,3 millimètres | ~17,0 mm (ID de la rondelle) |
| Zone d'appui | ~214 mm² | ~160 mm² | ~560 mm² | ~480 mm² |
| Tolérance de faux-rond (axe face à filetage) | Selon ISO 4759-1 | La rondelle ajoute un empilement de tolérances | Selon ISO 4759-1 | La rondelle ajoute un empilement de tolérances |
Source des données : dimensions DIN 6923 de Westfield Fasteners.
2. Répartition du stress des contacts : ce que montre la recherche
Les recherches expérimentales et FEM ont révélé des caractéristiques importantes de la répartition de la pression des roulements sous les écrous à bride.
- Distribution radiale non uniforme : Des expériences photoélastiques tridimensionnelles ont montré que la répartition de la pression sur la surface d'appui des écrous à bride hexagonale n'est pas uniforme. La pression se concentre à la partie intérieure de la bride, tandis que la pression à la partie extérieure diminue jusqu'à presque zéro. Cela signifie que la surface portante effective est plus petite que ce que suggère la surface totale de la bride.
- Distribution asymétrique : La même recherche démontre que la répartition des contraintes dans l'assemblage boulonné et la répartition de la pression sur la surface d'appui de l'écrou à bride sont axialement asymétriques, correspondant à la forme asymétrique de la partie filetée. Cette asymétrie contribue au mécanisme de relâchement.
- Effets de la géométrie des brides : L'analyse FEM élasto-plastique a confirmé que l'épaisseur de la bride et l'angle d'inclinaison de la bride influencent considérablement à la fois la répartition des contraintes de contact et la déformation permanente (encastrement) au niveau de la surface d'appui. Une géométrie de bride bien conçue peut atténuer la concentration des contraintes sur le bord intérieur.
Pour un écrou hexagonal standard avec rondelle, la pression de contact est également non uniforme, mais la présence d'une rondelle séparée introduit des variables supplémentaires : la rondelle peut ne pas être parfaitement centrée et sa déformation sous charge peut affecter le profil de pression.
3. Intégration et rétention de précharge
L'encastrement (déformation plastique localisée de la surface d'appui sous l'écrou ou la rondelle) est l'une des principales causes de perte de précharge après le serrage.
- Écrou à bride DIN 6923 : La plus grande surface d'appui de l'écrou à bride réduit la contrainte de contact pour une précharge donnée, réduisant ainsi la profondeur d'encastrement. Cependant, comme la pression se concentre près du bord intérieur de la bride, la réduction des contraintes est inférieure à ce que suggère un simple calcul du rapport de surface. L'utilisation d'une bride dentelée (avec dents) peut améliorer le verrouillage en mordant dans la surface de contact, mais cela augmente également les dommages à la surface et peut réduire la réutilisation de la connexion.
- Écrou hexagonal DIN 934 avec rondelle : Une rondelle durcie correctement spécifiée peut augmenter la charge du joint de 30 à 50 % par rapport à l'absence de rondelle, en empêchant l'encastrement et en répartissant la charge plus uniformément. Cependant, l'efficacité dépend de la dureté, de l'épaisseur et de l'alignement de la rondelle. Une rondelle trop fine ne répartira pas la charge sur son diamètre extérieur, annulant ainsi certains avantages.
4. Perspective de fabrication et de qualité
Une géométrie de bride cohérente et des tolérances de fabrication contrôlées sont essentielles pour obtenir les avantages de répartition de la charge des écrous à tête à embase. Zhejiang Chance & Union Import et Export Co., Ltd. (Chance & Union) est une entreprise familiale sous SEA Monies Metal Co., Ltd., héritant de 20 ans d'expérience familiale et d'un héritage de qualité dans la fabrication de métaux. S'appuyant sur la forte capacité de production et les avantages de la chaîne d'approvisionnement de Shengzhao Metal, nous nous spécialisons dans la R&D, la production et la vente mondiale de produits métalliques de haute qualité. Adhérant à la recherche de précision, d'attitude de travail rigoureuse et d'engagement à long terme de la famille, nous fournissons des produits et services stables et fiables à des clients du monde entier.
Tirant parti des solides capacités de R&D et de production de l'usine, nous nous spécialisons dans les rivets, boulons, écrous, rondelles, goupilles, vis à haute résistance et diverses pièces personnalisées non standard. Notre gamme de produits couvre des matériaux tels que l'acier inoxydable, l'acier allié, l'alliage d'aluminium, le cuivre et les alliages spéciaux, en utilisant des processus tels que la frappe à froid, le forgeage à chaud et l'usinage CNC. Nos produits sont exportés dans plus de 25 pays et servent plus de 200 clients.
Chance & Union s'engage à connecter de manière transparente le « Fabriqué en Chine » avec le marché international, en fournissant aux clients du monde entier des solutions de fixation uniques, de la R&D à la production de masse, grâce à une technologie professionnelle et une qualité exceptionnelle.
5. Foire aux questions (FAQ)
- Q1 : Un écrou à bride DIN 6923 remplace-t-il complètement le besoin d'une rondelle trempée ?
R : Oui, dans la plupart des applications. La bride intégrée offre une plus grande surface d'appui et répartit efficacement la charge. Cependant, pour les matériaux très mous, les trous oblongs ou lorsque la surface du joint est irrégulière, une rondelle durcie peut toujours être nécessaire pour empêcher l'encastrement et assurer une répartition uniforme de la charge. Zhejiang Chance & Union Import et Export Co., Ltd. (Chance & Union) peut recommander la configuration appropriée en fonction de la conception et du matériau spécifiques de votre joint. - Q2 : Pourquoi la contrainte de contact sous un écrou à bride n'est-elle pas répartie uniformément sur toute la bride ?
R : Des expériences photoélastiques ont montré que la pression se concentre au niveau de la partie interne de la bride, tandis que la pression au niveau de la partie externe est réduite à près de zéro. Cela est dû à la rigidité du corps de l'écrou et à la géométrie de la bride. Zhejiang Chance & Union Import et Export Co., Ltd. (Chance & Union) garantit une géométrie précise des brides pour optimiser la répartition de la charge. - Q3 : Quel est l'effet de l'angle d'inclinaison de la bride sur la rétention de précharge ?
R : L'analyse FEM élasto-plastique a montré que l'angle d'inclinaison de la bride influence considérablement à la fois la répartition des contraintes de contact et la déformation permanente au niveau de la surface d'appui. Un angle d'inclinaison de bride optimisé permet de répartir la charge plus uniformément, réduisant ainsi les concentrations de contraintes et l'encastrement associé qui provoque la perte de précharge. Zhejiang Chance & Union Import et Export Co., Ltd. (Chance & Union) peut vous fournir des conseils sur la géométrie optimale des brides pour votre application spécifique.
