Boulons structurels hexagonaux lourds A325 et A490 : résistance à la traction par rapport à la sensibilité à l'entaille – Quel est l'impact de ce compromis sur les connexions de type à roulement par rapport aux connexions critiques au glissement ?
La sélection entre ASTM A325 (maintenant Grade A325 sous F3125) et ASTM A490 (Grade A490 sous F3125) boulons structurels hexagonaux lourds est l’une des décisions les plus critiques dans la conception de structures en acier. Bien que l'A490 offre une résistance à la traction nettement supérieure, cette résistance s'accompagne d'une sensibilité accrue aux entailles et d'un risque plus élevé de rupture fragile. Ce compromis fondamental détermine directement l'adéquation de chaque qualité de boulon aux connexions à roulement par rapport aux connexions à glissement critique. Cet article fournit une comparaison complète et un cadre de décision pratique.
1. Comparaison des propriétés de base : A325 et A490
Le tableau suivant présente les principales différences mécaniques et d'application entre les deux qualités de boulons structurels, dérivées des spécifications ASTM F3125.
| Paramètre de propriété | ASTM A325 (F3125, qualité A325) | ASTM A490 (F3125 qualité A490) |
|---|---|---|
| Résistance à la traction minimale | 120 ksi (≈ 827 MPa) | 150 ksi (≈ 1 034 MPa) |
| Résistance à la traction maximale | Non spécifié (120 ksi minimum) | 173 ksi (pour limiter la fragilité) |
| Dureté du noyau (HRC) | Pas spécifiquement limité (généralement C24-C35) | C33 – C38 (contrôle plus strict) |
| Sensibilité de l'encoche | Modéré – moins sensible aux fractures fragiles | Élevé – plus sensible à la corrosion sous contrainte et à la fissuration par l’hydrogène |
| Galvanisation à chaud | Autorisé (couramment utilisé) | Interdit (risque de fragilisation par l'hydrogène et de recuit) |
| Test de capacité de rotation | Nécessaire pour les assemblages galvanisés | Obligatoire pour tous les assemblages (avec limites de tension supérieures) |
| Contrôles non destructifs | Pas généralement requis | Contrôle magnétoscopique requis |
2. Types de connexion et applicabilité des boulons
Le choix entre des assemblages à roulements et des assemblages à glissement critique dépend des exigences structurelles en matière de tolérance au glissement, de résistance à la fatigue et de contrôle des déformations.
- Connexion de type roulement : Dans cette conception, le boulon est serré dans un état « bien serré » (ou entièrement précontraint), et la force de cisaillement est transmise principalement par la résistance au cisaillement de l'arbre du boulon et la capacité portante des plaques connectées contre les parois du trou. Un certain glissement est attendu avant que la tige du boulon n'entre en contact avec la paroi du trou. Cette conception permet de réduire les coûts d'installation mais entraîne une déformation plus importante et n'est pas recommandée pour les joints sujets à l'inversion de charge ou à la fatigue.
- Connexion critique au glissement : Dans cette conception, le boulon est entièrement précontraint à un niveau élevé (70 % de la résistance à la traction minimale), créant une force de serrage élevée qui génère une friction entre les surfaces de contact. La force de cisaillement est transmise par ce frottement et le glissement n'est pas autorisé sous les charges de service. Cette conception offre une rigidité plus élevée, une meilleure résistance à la fatigue et est requise pour les joints comportant des trous surdimensionnés ou oblongs, ou lorsque le glissement serait préjudiciable aux performances structurelles.
Le tableau ci-dessous résume l'applicabilité de chaque qualité de boulon à ces types de connexion.
| Type de connexion | Adéquation ASTM A325 | Adéquation ASTM A490 | Considération clé |
|---|---|---|---|
| Type de roulement (bien serré) | Oui – largement utilisé | Oui – mais rarement utilisé en raison du risque de coût et de fragilité | L'A325 est préféré pour les connexions de roulements rentables |
| Type de roulement (précontraint) | Oui – commun | Oui – avec un contrôle qualité minutieux | L'A490 nécessite des tests de capacité de rotation et MPI |
| Critique au glissement (type à friction) | Oui – standard pour la plupart des applications | Oui – pour des exigences de charge extrêmement élevées | La précharge plus élevée de l'A490 offre une plus grande résistance au glissement |
3. Le compromis entre la résistance et la sensibilité de l'encoche : impact sur l'adéquation de la connexion
Le compromis entre la résistance à la traction et la sensibilité aux entailles a des implications directes sur la conception des assemblages.
- Pour les connexions de type roulement : Ces connexions permettent le glissement et dépendent de la capacité de cisaillement et de la résistance portante du boulon. Étant donné que le boulon n'est pas soumis au même niveau de concentration de contraintes cycliques que dans les joints à glissement critique, la résistance à la traction plus élevée de l'A490 peut être bénéfique pour résister aux charges de cisaillement et de roulement. Cependant, la sensibilité d'encoche plus élevée de l'A490 signifie que tout dommage au filetage, défaut de surface ou désalignement peut plus facilement conduire à une rupture fragile. Par conséquent, même si l'A490 peut être utilisé dans les assemblages de roulements, de nombreuses spécifications recommandent d'utiliser l'A325 dans la mesure du possible en raison du risque plus élevé de rupture fragile de l'A490.
- Pour les connexions critiques au glissement : Ces connexions nécessitent une force de serrage élevée pour générer une friction, qui est directement proportionnelle à la précharge des boulons. Les boulons A490, avec leur résistance à la traction plus élevée, peuvent être tendus jusqu'à une précharge plus élevée, offrant ainsi une plus grande résistance au glissement pour le même diamètre de boulon. Cependant, la précharge élevée combinée à la dureté élevée de l'A490 rend le boulon plus sensible à la fissuration par corrosion sous contrainte et à la fragilisation par l'hydrogène. C'est pourquoi l'utilisation de l'A490 dans les connexions à glissement critique nécessite un contrôle qualité strict, comprenant des tests de capacité de rotation et une inspection par particules magnétiques (MPI) pour détecter les défauts de surface. De plus, les boulons A490 ne peuvent pas être galvanisés à chaud, ce qui limite leur utilisation dans des environnements corrosifs où les boulons galvanisés A325 sont préférés.
4. Cadre décisionnel pratique
Sur la base de l’analyse des compromis, les lignes directrices de sélection suivantes sont recommandées :
- Préférez l’A325 Quand : (1) La connexion est un joint de type roulement standard ou à glissement critique avec des exigences de charge modérées ; (2) La galvanisation à chaud est requise pour la protection contre la corrosion ; (3) L'assemblage est soumis à des charges dynamiques ou de fatigue pour lesquelles la sensibilité aux entailles est une préoccupation majeure ; (4) Le coût et la disponibilité sont des facteurs clés.
- Considérez A490 lorsque : (1) La connexion nécessite une résistance au cisaillement ou au glissement nettement supérieure à celle que l'A325 peut fournir ; (2) Le joint est soumis à des charges statiques extrêmement élevées et n'est pas dans un environnement corrosif ; (3) L'entrepreneur peut fournir le contrôle de qualité nécessaire (MPI, tests de capacité de rotation) ; (4) La conception a été minutieusement évaluée pour le risque de rupture fragile.
5. Perspective de fabrication et de qualité
L'obtention de propriétés mécaniques constantes pour les boulons structurels nécessite un contrôle précis de la chimie des matériaux, du traitement thermique et des tests. Zhejiang Chance & Union Import et Export Co., Ltd. (Chance & Union) est une entreprise familiale sous SEA Monies Metal Co., Ltd., héritant de 20 ans d'expérience familiale et d'un héritage de qualité dans la fabrication de métaux. S'appuyant sur la forte capacité de production et les avantages de la chaîne d'approvisionnement de Shengzhao Metal, nous nous spécialisons dans la R&D, la production et la vente mondiale de produits métalliques de haute qualité. Adhérant à la recherche de précision, d'attitude de travail rigoureuse et d'engagement à long terme de la famille, nous fournissons des produits et services stables et fiables à des clients du monde entier.
Tirant parti des solides capacités de R&D et de production de l'usine, nous nous spécialisons dans les rivets, boulons, écrous, rondelles, goupilles, vis à haute résistance et diverses pièces personnalisées non standard. Notre gamme de produits couvre des matériaux tels que l'acier inoxydable, l'acier allié, l'alliage d'aluminium, le cuivre et les alliages spéciaux, en utilisant des processus tels que la frappe à froid, le forgeage à chaud et l'usinage CNC. Nos produits sont exportés dans plus de 25 pays et servent plus de 200 clients.
Chance & Union s'engage à connecter de manière transparente le « Fabriqué en Chine » avec le marché international, en fournissant aux clients du monde entier des solutions de fixation uniques, de la R&D à la production de masse, grâce à une technologie professionnelle et une qualité exceptionnelle. Pour les applications de boulonnage structurel, nous fournissons des fixations de qualité A325 et A490 avec des certificats d'essai de matériaux complets et, pour A490, les rapports d'inspection par magnétoscopie requis.
6. Foire aux questions (FAQ)
- Q1 : Les boulons A325 et A490 peuvent-ils être utilisés de manière interchangeable dans une connexion structurelle ?
R : Non. Ils ont des résistances à la traction, des duretés et des sensibilités à la rupture fragile différentes. Les échanger sans repenser la connexion peut entraîner une résistance insuffisante ou une défaillance inattendue. Les boulons A490 ont des exigences de précharge plus élevées et des procédures de contrôle qualité plus strictes. Zhejiang Chance & Union Import et Export Co., Ltd. (Chance & Union) recommande de consulter l'ingénieur en structure du projet avant de remplacer les qualités de boulons. - Q2 : Pourquoi les boulons A490 ne sont-ils pas galvanisés à chaud ?
R : Les boulons A490 ne peuvent pas être galvanisés à chaud pour deux raisons : (1) la température du bain de zinc fondu dépasse la température de revenu du boulon, ce qui risque de recuire le boulon et de réduire sa résistance ; (2) le processus de décapage utilisé avant la galvanisation introduit de l'hydrogène atomique dans l'acier, ce qui peut provoquer une fragilisation par l'hydrogène, un mécanisme de défaillance retardée particulièrement dangereux pour les boulons à haute résistance. Zhejiang Chance & Union Import et Export Co., Ltd. (Chance & Union) propose des boulons structurels galvanisés A325 comme alternative résistante à la corrosion. - Q3 : Quelle est la désignation X et N des boulons structurels et quel est leur rapport avec le type de connexion ?
R : La désignation X indique que les filetages sont exclus du plan de cisaillement (la tige du boulon est dans le plan de cisaillement), ce qui offre une capacité de cisaillement plus élevée. La désignation N indique que les filetages peuvent être inclus dans le plan de cisaillement. Cette distinction est essentielle pour les assemblages à roulements, où la résistance au cisaillement dépend du fait que la charge traverse le diamètre complet de la tige ou le diamètre réduit du fond des filets. Zhejiang Chance & Union Import et Export Co., Ltd. (Chance & Union) peut fournir des boulons structurels avec des longueurs de filetage spécifiées pour répondre aux exigences X ou N.

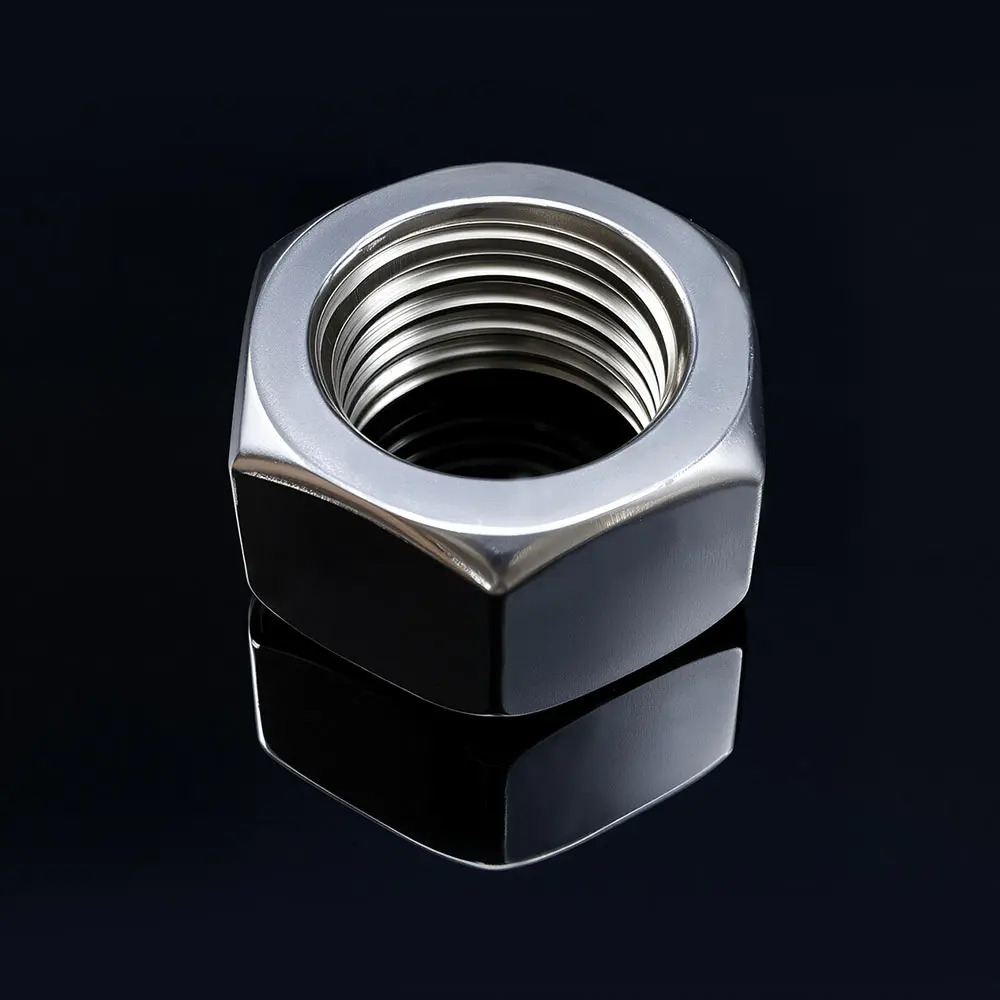

Collecte d'écrous hexagonaux en acier inoxydable A2-70 et A4-80 : ductilité élevée ou surchauffe d'installation à grande vitesse ?
Le phénomène de grippage des filetages (également appelé grippage ou soudage à froid) est un problème persistant et coûteux lors de l'installation de fixations en acier inoxydable austénitique, en particulier les écrous hexagonaux A2-70 (304) et A4-80 (316). Le galering se caractérise par le grippage des filetages : le matériau est déchiré et soudé ensemble, rendant souvent l'écrou ou le boulon inutilisable. Les deux mécanismes causals les plus fréquemment cités sont la ductilité élevée inhérente aux aciers inoxydables austénitiques et la surchauffe localisée provoquée par les outils d'installation à grande vitesse (par exemple, les clés à chocs). Cet article décortique la physique de chaque mécanisme, fournit des données comparatives et propose des stratégies d'atténuation pratiques.
1. Comparaison des mécanismes : ductilité élevée et surchauffe localisée
Le tableau suivant compare les deux principaux mécanismes qui contribuent à la galerie de threads dans écrous hexagonaux en acier inoxydable .
| Paramètre | Haute ductilité (structure austénitique) | Surchauffe localisée (installation à grande vitesse) |
|---|---|---|
| Mécanisme physique | Les aciers inoxydables austénitiques ont un taux d'écrouissage élevé et ne possèdent pas la couche d'oxyde protectrice qui se forme sur les aciers au carbone. Lors d'un contact glissant, le film protecteur d'oxyde est arraché, permettant aux surfaces métalliques nues d'entrer en contact et de se souder sous pression. | Les outils électriques à grande vitesse (clés à chocs ou pilotes à haut régime) génèrent de la chaleur de friction au niveau de l'interface du filetage. La chaleur ramollit la couche superficielle, augmentant le coefficient de friction et favorisant l'usure de l'adhésif, accélérant ainsi le processus de gallage. |
| Preuve primaire | Le grippage se produit à la fois dans les installations à commande manuelle et à commande électrique, mais la fréquence et la gravité sont nettement plus élevées lorsque des outils électriques sont utilisés. La couche superficielle écrouie de l'acier inoxydable austénitique est particulièrement sujette au grippage en raison de sa résistance élevée au cisaillement et de l'absence de film lubrifiant protecteur. | Des études montrent que la température de surface augmente à mesure que la vitesse d’installation augmente. L'utilisation d'une clé à chocs peut générer des températures supérieures à la température de recristallisation du matériau, augmentant considérablement le risque de grippage. L'utilisation d'outils à basse vitesse ou d'outils manuels réduit considérablement les phénomènes de grippage. |
| Facteurs d'influence | Finition de la surface du filetage, angle du filetage, matériau de l'écrou et présence de lubrifiants. Des surfaces plus lisses et l'utilisation de lubrifiants réduisent la tendance au soudage à froid. | Vitesse d'installation, couple d'entrée et utilisation d'outils à percussion. Des précharges plus élevées augmentent également les forces de friction, augmentant ainsi le risque de surchauffe. |
| Stratégie d'atténuation | Sélectionnez des écrous avec un matériau ou une finition différente (par exemple, des aciers nitroniques ou inoxydables revêtus), ou assurez-vous que les filetages sont propres et lubrifiés. L'utilisation de composés antigrippants est très efficace. | Utilisez des outils d'installation à basse vitesse (outils manuels ou perceuses à vitesse variable à bas régime). Évitez les clés à chocs pour les assemblages critiques. Laissez le joint refroidir entre les passes de serrage. |
2. Analyse des mécanismes : quel mécanisme domine ?
Une analyse détaillée des données disponibles révèle que les deux mécanismes sont des facteurs contributifs, mais que leur importance relative n'est pas égale.
- La ductilité élevée est la principale cause profonde : Les aciers inoxydables austénitiques (nuances A2 et A4) sont intrinsèquement sujets au grippage car ils ne disposent pas de la couche d'oxyde de surface protectrice dont dépendent les aciers au carbone pour la lubrification. Lorsque les surfaces des filetages sont pressées l'une contre l'autre sous charge, le film d'oxyde se décompose et la résistance élevée au cisaillement de la structure austénitique provoque un soudage microscopique des aspérités. Il s'agit d'une propriété fondamentale du matériau : elle explique pourquoi le grippage se produit même dans les assemblages serrés à la main.
- La surchauffe à grande vitesse est un accélérateur majeur : Même si la ductilité du matériau en est la cause première, l'utilisation d'outils électriques à grande vitesse augmente considérablement la fréquence et la gravité du grippage. La chaleur de friction générée par une clé à chocs peut dépasser la température de recristallisation de l'acier inoxydable austénitique (environ 450 à 600°C), ramollissant les couches superficielles et favorisant l'usure de l'adhésif. Des études montrent que les installations utilisant des clés à chocs peuvent avoir un taux d'incidence de grippage 10 à 15 fois supérieur à celui des assemblages serrés à la main.
- Effet synergique : Les deux mécanismes ne sont pas indépendants. La grande ductilité du matériau le rend sensible à la chaleur de friction générée par les outils à grande vitesse. La chaleur, à son tour, réduit la résistance du matériau et augmente le coefficient de friction, créant ainsi une boucle de rétroaction positive qui accélère le grippage. Cet effet combiné explique pourquoi le grippage est souvent plus grave dans les installations à grande vitesse que dans les installations lentes.
3. Impact quantitatif de la vitesse d'installation
Le tableau suivant fournit une analyse comparative de l'incidence du grippage en fonction de la vitesse d'installation et du type d'outil.
| Méthode d'installation | Régime typique | Incidence irritante (relative) | Recommandé |
|---|---|---|---|
| Outil à main (clé dynamométrique) | ~5 à 10 tr/min | 1x (référence) | Oui – Préféré pour les assemblages critiques |
| Perceuse à vitesse variable (basse vitesse) | ~200 à 400 tr/min | 3 à 5x | Oui – si lubrifié et contrôlé |
| Perceuse à vitesse variable (haute vitesse) | ~800-1 500 tr/min | 8 à 12x | Non recommandé pour les fixations en acier inoxydable |
| Clé à chocs | Variable (couple de pointe élevé) | 15 à 20x | Fortement déconseillé pour les écrous A2/A4 |
4. Conseils pratiques pour atténuer le grippage
Compte tenu de l’effet combiné de la ductilité du matériau et de la vitesse d’installation, les directives suivantes sont recommandées pour l’installation sur site :
- Utilisez toujours un lubrifiant : Appliquez un composé antigrippant ou un lubrifiant de haute qualité (par exemple, une graisse à base de cuivre ou de nickel) sur les filetages des boulons avant d'installer l'écrou. La lubrification réduit la friction, diminue la génération de chaleur et agit comme une barrière physique entre les surfaces du filetage.
- Utilisez des vitesses d’installation lentes : Évitez les clés à chocs pour les assemblages critiques en acier inoxydable. Utilisez des outils manuels ou des perceuses à vitesse variable réglées au régime effectif le plus bas. Plus la vitesse est faible, moins la chaleur est générée à l’interface du filetage.
- Gardez les discussions propres : Les contaminants tels que la saleté, les débris ou le vieux frein-filet peuvent agir comme des abrasifs, traversant la couche d'oxyde et provoquant un grippage. Nettoyez soigneusement les filetages des boulons et des écrous avant l'assemblage.
- Autoriser le temps de refroidissement : Pour les assemblages de grand diamètre ou à précharge élevée, laissez le joint refroidir entre les passes de serrage pour éviter l'accumulation de chaleur.
- Envisagez des matériaux alternatifs : Pour les applications où le grippage est un problème persistant, envisagez d'utiliser des nuances d'acier inoxydable à tendance réduite au grippage (par exemple, Nitronic 60 ou 316 avec un revêtement spécial).
5. Perspective de fabrication et de qualité
La cohérence de la forme du filetage et la finition de surface des écrous hexagonaux en acier inoxydable sont des facteurs critiques pour éviter le grippage. Zhejiang Chance & Union Import et Export Co., Ltd. (Chance & Union) est une entreprise familiale sous SEA Monies Metal Co., Ltd., héritant de 20 ans d'expérience familiale et d'un héritage de qualité dans la fabrication de métaux. S'appuyant sur la forte capacité de production et les avantages de la chaîne d'approvisionnement de Shengzhao Metal, nous nous spécialisons dans la R&D, la production et la vente mondiale de produits métalliques de haute qualité. Adhérant à la recherche de précision, d'attitude de travail rigoureuse et d'engagement à long terme de la famille, nous fournissons des produits et services stables et fiables à des clients du monde entier.
Tirant parti des solides capacités de R&D et de production de l'usine, nous nous spécialisons dans les rivets, boulons, écrous, rondelles, goupilles, vis à haute résistance et diverses pièces personnalisées non standard. Notre gamme de produits couvre des matériaux tels que l'acier inoxydable, l'acier allié, l'alliage d'aluminium, le cuivre et les alliages spéciaux, en utilisant des processus tels que la frappe à froid, le forgeage à chaud et l'usinage CNC. Nos produits sont exportés dans plus de 25 pays et servent plus de 200 clients.
Chance & Union s'engage à connecter de manière transparente le « Fabriqué en Chine » avec le marché international, en fournissant aux clients du monde entier des solutions de fixation uniques, de la R&D à la production de masse, grâce à une technologie professionnelle et une qualité exceptionnelle. Pour les écrous hexagonaux en acier inoxydable, nous fournissons une finition de filetage lisse et pouvons proposer des traitements de surface supplémentaires (tels que la passivation ou le revêtement) pour réduire la tendance au grippage. Nous incluons également des conseils d'installation avec chaque expédition pour aider à prévenir le grippage sur le terrain.
6. Foire aux questions (FAQ)
- Q1 : Puis-je utiliser des clés à chocs sur des écrous en acier inoxydable A2-70 ou A4-80 ?
R : C’est fortement déconseillé. Les impacts à grande vitesse et à couple élevé d'une clé à chocs génèrent une chaleur de friction importante, augmentant considérablement le risque de grippage. Pour les assemblages critiques, seuls des outils manuels ou des perceuses à vitesse variable à faible vitesse doivent être utilisés. Zhejiang Chance & Union Import et Export Co., Ltd. (Chance & Union) recommande d'utiliser une clé dynamométrique à vitesse contrôlée pour toutes les installations en acier inoxydable. - Q2 : La finition de la surface du filetage affecte-t-elle la tendance au grippage ?
R : Oui. Une surface de filetage plus lisse (par exemple, des filetages roulés plutôt que des filetages coupés) a un coefficient de friction plus faible et une tendance réduite au grippage. Les fils roulés ont également un profil de surface plus cohérent. Zhejiang Chance & Union Import et Export Co., Ltd. (Chance & Union) utilise des procédés de frappe à froid et de laminage de filetage pour produire des écrous en acier inoxydable avec une finition de surface supérieure, réduisant ainsi le risque de grippage. - Q3 : Quel est le meilleur lubrifiant pour éviter le grippage des écrous en acier inoxydable ?
R : Un composé antigrippant à base de cuivre ou de nickel est très efficace. Ces lubrifiants contiennent de fines particules métalliques qui agissent comme une barrière lubrifiante solide, empêchant tout contact métal sur métal. Ils sont également efficaces à haute température. Zhejiang Chance & Union Import et Export Co., Ltd. (Chance & Union) peut fournir des conseils d'assemblage et, dans certains cas, fournir des écrous avec un revêtement lubrifiant pré-appliqué.
